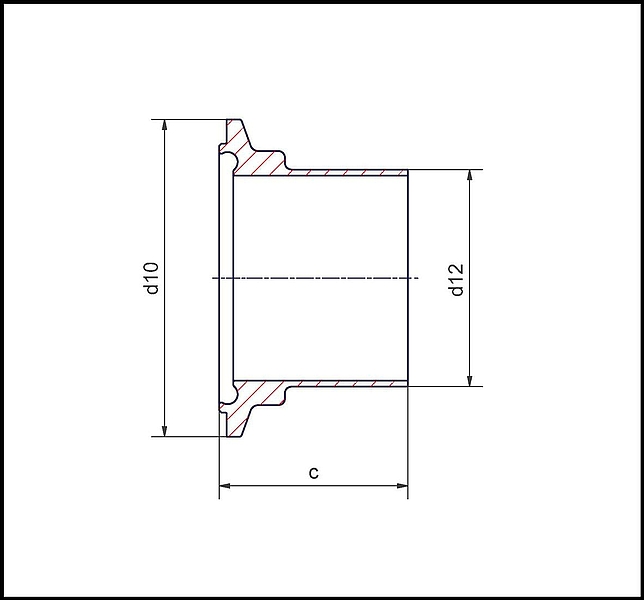

Nutklemmstutzen (NKS)

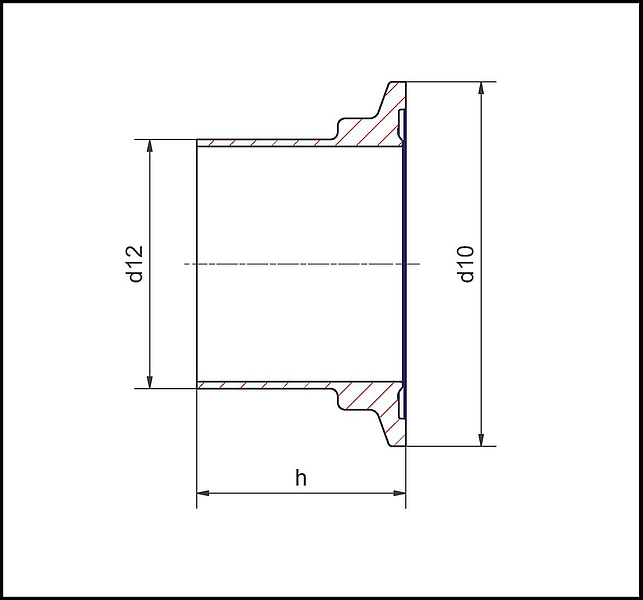

Bundklemmstutzen (BKS)

Nutklemmstutzen NKS - Bundklemmstutzen BKS - Reihe A

NW DIN	Reihe A d 12	Klemmass d 10	Nutklemmstutzen 1.4404		Bundklemmstutzen 1.4404
NW DIN	Reihe A d 12	Klemmass d 10	c	Art.-Nr. H3	h	Art.-Nr. H3
10	13x1.5	34	39.5	119300402	38	119100402
15	19x1.5	34	39.5	119300412	38	119100412
20	23x1.5	50.5	39.5	119300422	38	119100422
25	29x1.5	50.5	40	119300432	38.5	119100432
32	35x1.5	50.5	45.5	119300442	44	119100442
40	41x1.5	64	45.5	119300452	44	119100452
50	53x1.5	77.5	46	119300462	44.5	119100462
65	70x2.0	91	58	119300092	56.5	119100092
80	85x2.0	106	60	119300102	58.5	119100102
100	104x2.0	130	61.5	119300122	60	119100122

Werkstoffe 1.4435 und 1.4539 sowie elektropolierte Ausführung HE3 auf Anfrage.

Klemmverbindungen DIN 11864-3 - Reihe A

Nutklemmstutzen NKS - Bundklemmstutzen BKS - Reihe B

NW ISO	Reihe B d 12	Klemmass d 10	Nutklemmstutzen			Bundklemmstutzen
NW ISO	Reihe B d 12	Klemmass d 10	c	Art.-Nr. 1.4404, H3	Art.-Nr. 1.4435, HE3	h	Art.-Nr. 1.4404, H3	Art.-Nr. 1.4435, HE3
8	13.5x1.6	34	39.5	14320.000.008.30	15320.000.008.30	38	14310.000.008.30	15310.000.008.30
10	17.2x1.6	34	39.5	14320.000.010.30	15320.000.010.30	38	14310.000.010.30	15310.000.010.30
15	21.3x1.6	34	40.5	14320.000.015.30	15320.000.015.30	39	14310.000.015.30	15310.000.015.30
20	26.9x1.6	50.5	40	14320.000.020.30	15320.000.020.30	39	14310.000.020.30	15310.000.020.30
25	33.7x2.0	50.5	45.5	14320.000.025.30	15320.000.025.30	44	14310.000.025.30	15310.000.025.30
32	42.4x2.0	64	45.5	14320.000.032.30	15320.000.032.30	44	14310.000.032.30	15310.000.032.30
40	48.3x2.0	64	46.5	14320.000.040.30	15320.000.040.30	45	14310.000.040.30	15310.000.040.30
50	60.3x2.0	91	58.5	14320.000.050.30	15320.000.050.30	57	14310.000.050.30	15310.000.050.30
65	76.1x2.0	106	60	14320.000.065.30	15320.000.065.30	58.5	14310.000.065.30	15310.000.065.30
80	88.9x2.3	119	62.5	14320.000.080.30	15320.000.080.30	61	14310.000.080.30	15310.000.080.30

Weitere Werkstoffe auf Anfrage.

Klemmverbindungen DIN 11864-3 - Reihe B

Nutklemmstutzen NKS - Bundklemmstutzen BKS - Reihe C

NW ASME-BPE	Reihe C d 12	Klemmass d 10	Nutklemmstutzen 1.4404		Bundklemmstutzen 1.4404
NW ASME-BPE	Reihe C d 12	Klemmass d 10	c	Art.-Nr. H3	h	Art.-Nr. H3
1/2"	12.7x1.65	34	39.5	119300892	38	119100892
3/4"	19.05x1.65	34	39.5	119300902	38	119100902
1"	25.4x1.65	50.5	40	119300912	38.5	119100912
1 1/2"	38.1x1.65	64	45.5	119300922	44	119100922
2"	50.8x1.65	77.5	46	119300932	44.5	119100932
2 1/2"	63.5x1.65	91	59	119300942	57.5	119100942
3"	76.2x1.65	106	60	119300952	58.5	119100952
4"	101.6x2.11	130	61	119300962	59.5	119100962

Werkstoffe 1.4435 und 1.4539 sowie elektropolierte Ausführung HE3 auf Anfrage.

Klemmverbindungen DIN 11864-3 - Reihe C

Klammern zu DIN 11864-3

Klemmass C	Typ SSK - 1.4301 2-teilig - 1 Gelenk	Typ SH - 1.4401 2-teilig - Doppelgelenk	Safety - 1.4401 2-teilig - Doppelgelenk	Typ MHS - 1.4301 3-teilig - 2 Gelenke	Typ MHP - 1.4301 2-teilig - geschraubt
34	10503.SSK.010.14	10503.SH0.010.14	10504.000.010.14	auf Anfrage	10503.MHP.010.14
50.5	10503.SSK.100.14	10503.SH0.100.14	10504.000.100.14	10503.MHS.100.14	10503.MHP.100.14
64	10503.SSK.200.14	10503.SH0.200.14	10504.000.200.14	10503.MHS.200.14	10503.MHP.200.14
77.5	10503.SSK.212.14	10503.SH0.212.14	10504.000.212.14	10503.MHS.212.14	10503.MHP.212.14
91	10503.SSK.300.14	10503.SH0.300.14	10504.000.300.14	10503.MHS.300.14	10503.MHP.300.14
106	10503.SSK.312.14	10503.SH0.312.14	10504.000.312.14	auf Anfrage	10503.MHP.312.14
119	10503.SSK.400.14	10503.SH0.400.14	10504.000.400.14	10503.MHS.400.14	10503.MHP.400.14
130	10503.SSK.412.14	10503.SH0.412.14	auf Anfrage	auf Anfrage	auf Anfrage

Sondergrössen und passende 6-kt Muttern auf Anfrage.

Klammern zu DIN 11864-3
